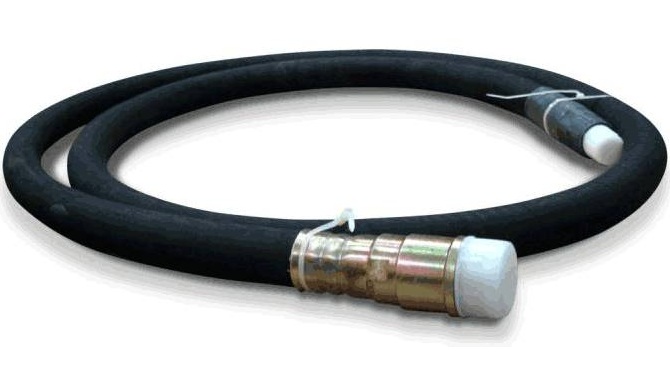

Вал гибкий к глубинному вибратору ИВ-117, ИВ-116, ЭПК-1300 длиной 3 метра

-     Вал гибкий длиной 3 метра входит в комплект глубинного вибратора ИВ-116А, ИВ-117А, ИВ-116А-1,6, ЭПК-1300 .

     Вне зависимости от длины, вал имеет стандартные крепления со стороны вибродвигателя, и подходит к абсолютно всем моделям виброприводов, а со стороны вибронаконечника к валу могут быть присоединены вибробулавы диаметром 51 мм и 76 мм.

     Вал силовой гибкий с броней длиной 3 метра предназначен для передачи крутящего момента от электродвигателя к вибронаконечнику глубинного вибратора, шлифовальной машине и другому механизму в условиях умеренного климата.

     Вал к глубинному вибратору (3 метра) состоит из гибкого троса диаметром 14 мм, сделанного из стали 70 с наконечниками и особо прочной защитной резино-металлической оболочки с муфтами.

     Вал имеет правое вращение и допустимый радиус изгиба не менее 300 мм.

     Присоединительные муфты оболочки имеют левую резьбу.

Чертеж с присоединительными размерами вала гибкого с броней для глубинного вибратора.

1. Вал гибкий с наконечниками

2. Резино-металлическая броня с муфтами.
