КОМПЛЕКТУЮЩИЕ И РАСХОДНЫЕ МАТЕРИАЛЫ К МОЛОТКАМ ПНЕВМАТИЧЕСКИМ И БЕТОНОЛОМАМ.
Предприятие ТД "Пневмо-комплект" занимается реализацией обслуживанием и техническим сопровождением всего своего пневматического инструмента, как в гарантийный так и послегарантийный периоды.
Данная страница нашего сайта посвящена инструменту и запасным частям на молотки отбойные пневматические и пневматические бетоноломы .
ПИКА, ЛОПАТКА, ЗУБИЛО К ПНЕВМАТИЧЕСКОМУ ОТБОЙНОМУ МОЛОТКУ И ПНЕВМАТИЧЕСКОМУ БЕТОНОЛОМУ.
При работе отбойного молотка, в зависимости от поставленных задач, могут используются различные ударные насадки или, как еще их называют, концевики.
В зависимости от формы ударной части, концевики делятся на:
1. Пики - концевик как острый заточенный карандаш
2. Зубила (плоская заточенная ударная кромка шириной 3,5-4,5 см)
3. Лопатки (плоская заточенная ударная кромка шириной 7-8 см)
Пика, лопатка и зубило могут быть сделаны из разной стали, и иметь разную твердость и соответственно различное назначение.
Если разрушать и разбивать необходимо относительно нетвердые материалы, такие как уголь, сланец, твердый промерзший грунт, лед, асфальт кирпич, глину, легкий бетон, применяются пики, зубила и лопатки сделанные из стали средней твердости, например Сталь 45 или из аналогичной ей по твердости.
Если же разрушать приходится более прочные материалы, такие как базальт, гранит, высокопрочный бетон и т.д. то применяются пики, лопатки и зубила, сделанные из высокопрочной стали У8 или Стали 50.
Для выбивания в асфальте квадратных или прямоугольных проемов для ямочного ремонта, лучше всего применять инструмент с самой широкой ударной кромкой - лопатку.
Основная часть моделей молотков отбойных пневматических и бетоноломов, рассчитана на использование пик, лопаток и зубил различной длины и формы, но непременно со стандартным хвостовиком (посадочным местом) 24 мм на 70 мм. Токай типоразмер хвостовика подходи к следующим моделям молотков отбойных пневматических: МО-6, МО-9, МО-2, МО-3, МО-4, МО-1А, МО-2А, МО-3А, МО-4А, МО-2Б, МО-3Б, МО-4Б, МОП-2, МОП-3, МОП-4, МО-2К и пневматических бетоноломов: Б-1, Б-2, Б-3, БК-1, БК-2, БК-3.

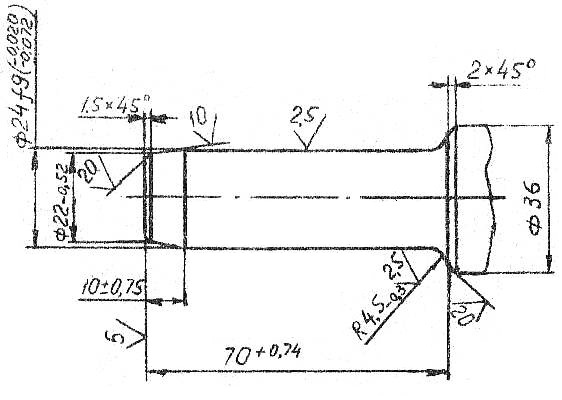

Ниже, приведен чертеж хвостовика ударного инструмента - пики, лопатки или зубила со всеми подробными размерами и значениями.
Чертеж хвостовика пики, лопатки, зубила к молотку отбойному пневматическому марки МО или МОП
ЗАПАСНЫЕ ЧАСТИ К ПНЕВМАТИЧЕСКИМ ОТБОЙНЫМ МОЛОТКАМ И ПНЕВМАТИЧЕСКИМ БЕТОНОЛОМАМ.
При подборе запасных частей к пневматическому оборудованию, необходимо четко знать маркировку инструмента и год его выпуска. Только в этом случае можно будет с полной уверенностью сказать, что данная запчасть будет полным аналогом, вышедшей из строя детали. Ниже на этой странице приведены фото и описание запасных частей к различным моделям молотков отбойных и бетоноломов.
| Пика к молотку отбойному пневматическoму L=300 мм (сталь 45) |
315 х 36 х 36 |
1,1 |
165,00 |
| Пика к молотку отбойному пневматическoму L=500 мм (сталь 50) |
500 х 36 х 36 |
1,8 |
345,00 |
| Зубило к молотку отбойному пневматическому |
315 х 36 х 45 |
1,26 |
|
| Лопатка к молотку отбойному пневматическoму (сталь 45) |
315 х 36 х 75 |
1,22 |
345,00 |
| Вентиль к молотку отбойному пневматическому |
32 х 15 х 15 |
0,045 |
120,00 |
| Заглушка к молотку отбойному пневматическому |
33 х 33 х12 |
0,045 |
60,00 |
| Втулка резиновая под пику к молотку отбойному |
40 х 40 х 22 |
0,02 |
75,00 |
| Клапан пятаковый к молотку отбойному |
2 х 25 х 25 |
0,005 |
75,00 |
| Гайка накидная к молотку отбойному |
55 х 33 х 25 |
0,085 |
75,00 |
| Ниппель к молотку отбойному пневматическому |
70 х 21 х 21 |
0,060 |
75,00 |
| Пружина концевая к молотку отбойному |
87 х 56 х 75 |
0,450 |
120,00 |
| Пружина тарельчатая к молотку отбойному |
3 х 45 х45 |
0,020 |
138,00 |
| Ручка одинарная к молотку отбойному МОП (пластик) |
142 х 87 х 172 |
0,800 |
840,00 |
| Ручка одинарная к молотку отбойному МО |
142 х 87 х 172 |
1,200 |
450,00 |
| Ручка двойная к молотку отбойному МОП |
268 х 82 х 185 |
1,200 |
1 440,00 |
| Ручка двойная к молотку отбойному МО |
268 х 82 х 185 |
1,200 |
540,00 |
| Ствол к молотку отбойному пневматическому марки МОП-2 |
337 х 58 х 58 |
3,600 |
3 366,00 |
| Ствол к молотку отбойному пневматическому марки МОП-3 |
360 х 58 х 58 |
3,800 |
4 095,00 |
| Ствол к молотку отбойному пневматическому марки МОП-4 |
380 х 58 х 58 |
3,950 |
4 860,00 |
| Ствол к молотку отбойному пневматическому марки МО-2Б |
340 х 58 х 58 |
3,330 |
1 650,00 |
| Ствол к молотку отбойному пневматическому марки МО-3Б |
360 х 58 х 58 |
3,530 |
1 800,00 |
| Ствол к молотку отбойному пневматическому марки МО-4Б |
380 х 58 х 58 |
3,800 |
2 100,00 |
| Ударник к молотку отбойному пневматическому МО-2 |
84 х 32 х 32 |
0,420 |
363,00 |
| Ударник к молотку отбойному пневматическому МО-3 |
90 х 32 х 32 |
0,460 |
420,00 |
| Ударник к молотку отбойному пневматическому МО-4 |
100 х 32 х 32 |
0,520 |
510,00 |
| Футорка к молотку отбойному пневматическому |
65 х 30 х 30 |
0,150 |
165,00 |
| Шайба футорки к молотку отбойному |
50 х 50 х 1,5 |
0,040 |
75,00 |
| Штифт воздухораспределительного механизма к молотку отбойному |
22 х 4 х 4 |
0,005 |
75,00 |
| Промзвено к молотку отбойному марки МОП |
117 х 79 х 79 |
1,560 |
1 200,00 |
| Промзвено к молотку отбойному марки МО |
111 х 72 х 72 |
1,400 |
1 200,00 |
| Глушитель к молотку отбойному марки МОП |
140 х 93 х 93 |
0,330 |
375,00 |
| Глушитель к молотку отбойному марки МО |
145 х 95 х 95 |
0,420 |
240,00 |
| Кожух к молотку отбойному марки МО |
134 х 90 х 90 |
0,250 |
240,00 |
| Кольцо стопорное на глушитель к молотку отбойному |
92 х 92 х 30 |
0,070 |
300,00 |
| Кольцо стопорное на фиксатор звена к молотку отбойному марки МОП |
70 х 70 х 13 |
0,030 |
210,00 |
| Кольцо стопорное на фиксатор звена к молотку отбойному марки МО |
70 х 70 х 60 |
0,150 |
210,00 |
| Коробка клапанная к молотку отбойному марки МОП |
53 х 53 х 8 |
0,075 |
339,00 |
| Крышка клапанной коробки к молотку отбойному марки МОП |
53 х 53 х 8 |
0,100 |
63,00 |
| Седло клапанной коробки к молотку отбойному марки МОП |
53 х 53 х 7 |
0,090 |
103,00 |
| Коробка клапанная к молотку отбойному марки МО |
52 х 52 х 17 |
0,220 |
339,00 |
| Крышка клапанной коробки к молотку отбойному марки МО |
52 х 52 х 6 |
0,090 |
69,00 |
| Пружина под ручку к молотку отбойному пневматическому |
38 х 38 х 40 |
0,030 |
108,00 |
| Рукав напорный внутренним диаметром 16 мм |
бухта 20м или 40м; наружный Ø 22 |
0,400 |
54,00 за м/п |
| Рукав напорный внутренним диаметром 18 мм |
бухта 20м или 40м; наружный Ø 24 |
0,450 |
60,00 за м/п |
| Клапан пятаковый к Бетонолому марки Б-1, Б-2, Б-3 |
29 х 29 х 2 |
0,020 |
132,00 |
| Коробка клапанная к Бетонолому марки Б-1, Б-2, Б-3 |
62 х 62 х 21 |
0,370 |
660,00 |
| Крышка клапанной коробки к Бетонолому марки Б-1, Б-2, Б-3 |
62 х 62 х 7 |
0,150 |
330,00 |
| Ствол к бетонолому пневматическому Б-1 |
393 х 72 х 72 |
6,4 |
4 200,00 |
| Ствол к бетонолому пневматическому Б-2 |
468 х 72 х 72 |
7,4 |
4 480,00 |
| Ствол к бетонолому пневматическому Б-3 |
521 х 72 х 72 |
8,6 |
4 800,00 |
| Ударник к Бетонолому Б-1 |
126 х 38 х 38 |
0,900 |
465,00 |
| Ударник к Бетонолому Б-2 |
142 х 38 х 38 |
1,050 |
435,00 |
| Ударник к Бетонолому Б-3 |
155 х 38 х 38 |
1,200 |
600,00 |
| Ударник к Бетонолому БК-3 |
155 х 38 х 38 |
1,200 |
2 745,00 |
| Ударник к Бетонолому БК-2 |
142 х 38 х 38 |
1,050 |
2 220,00 |
| Ударник к Бетонолому БК-1 |
126 х 38 х 38 |
0,900 |
1 650,00 |
| Ручка двойная к бетонолому марки Б-1, Б-2, Б-3 |
268 х 82 х 185 |
1,200 |
1995,00 |
| Промзвено к Бетонолому марки Б-1, Б-2, Б-3 |
110 х 75 х 75 |
2,100 |
693,00 |
| Ударник к молотку отбойному МО-2К |
125 х 35 х 35 |
0,910 |
228,00 |
| Клапан к молотку отбойному МО-2К |
33 х 40 х 40 |
0,095 |
60,00 |
